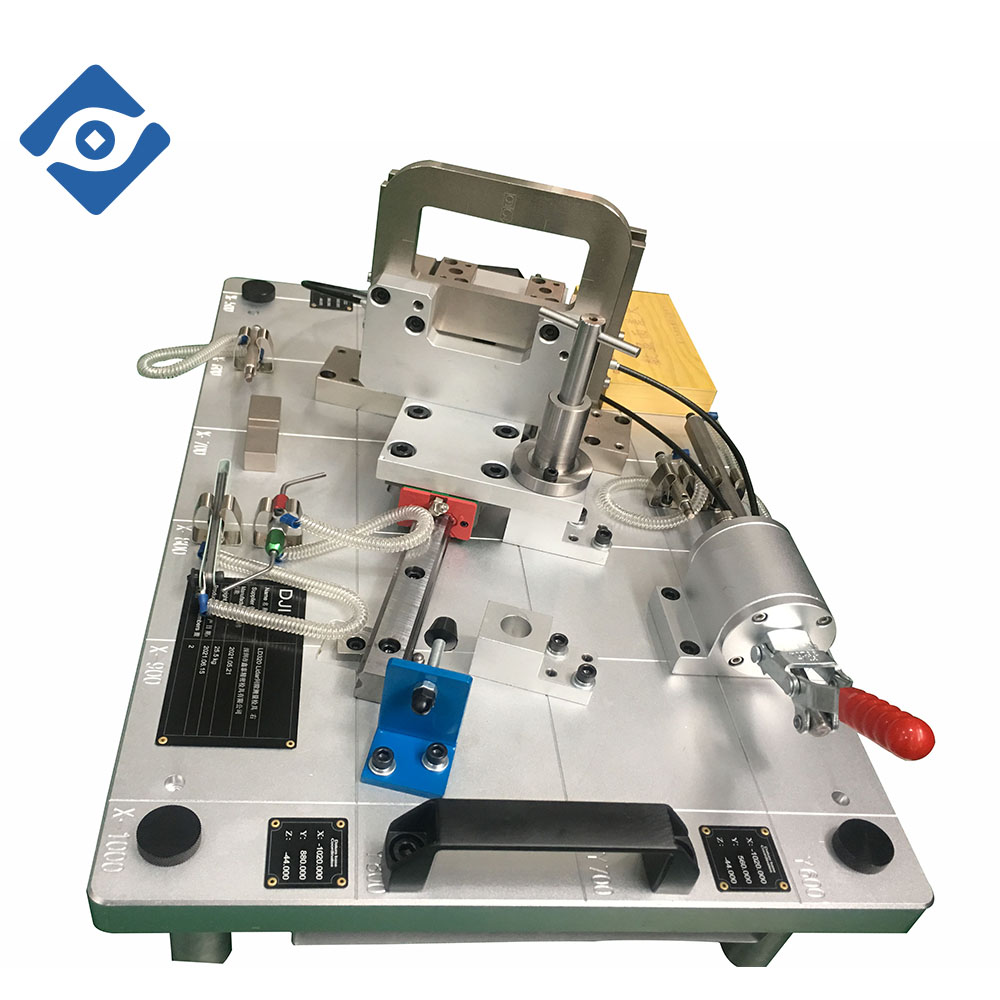

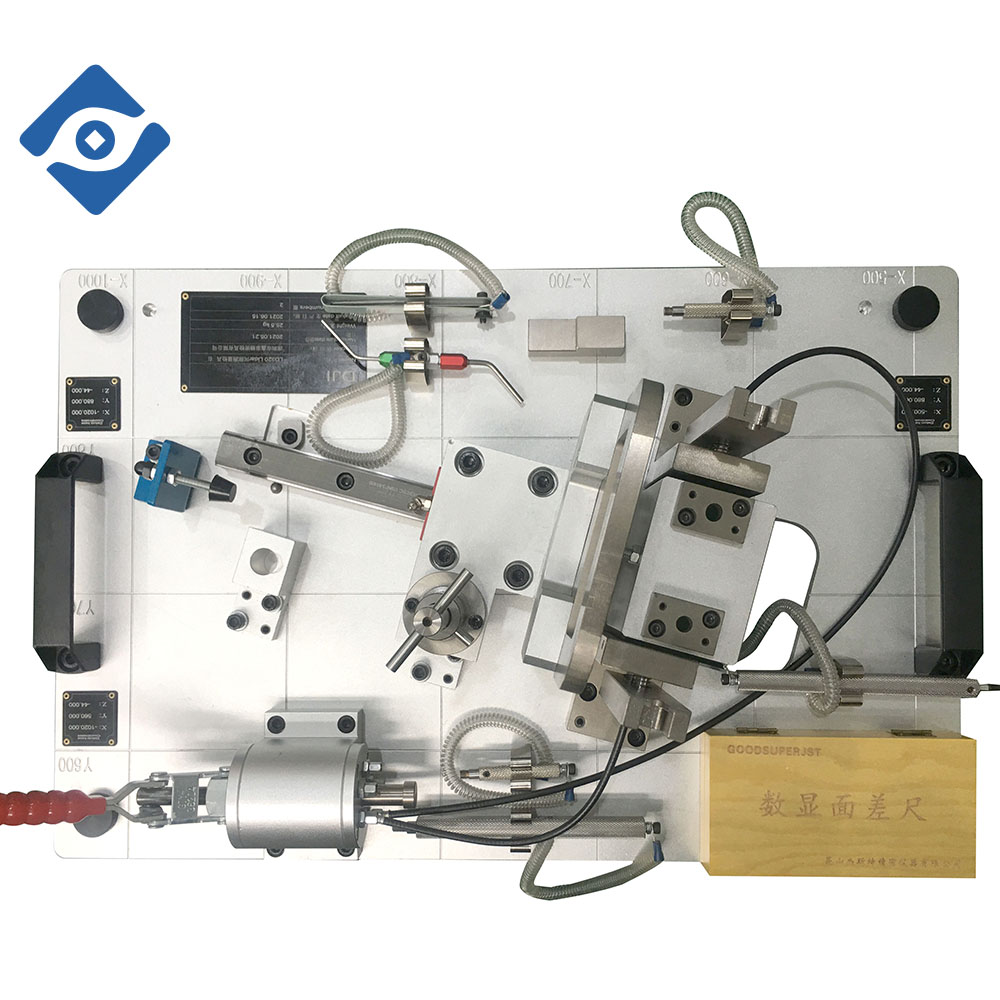

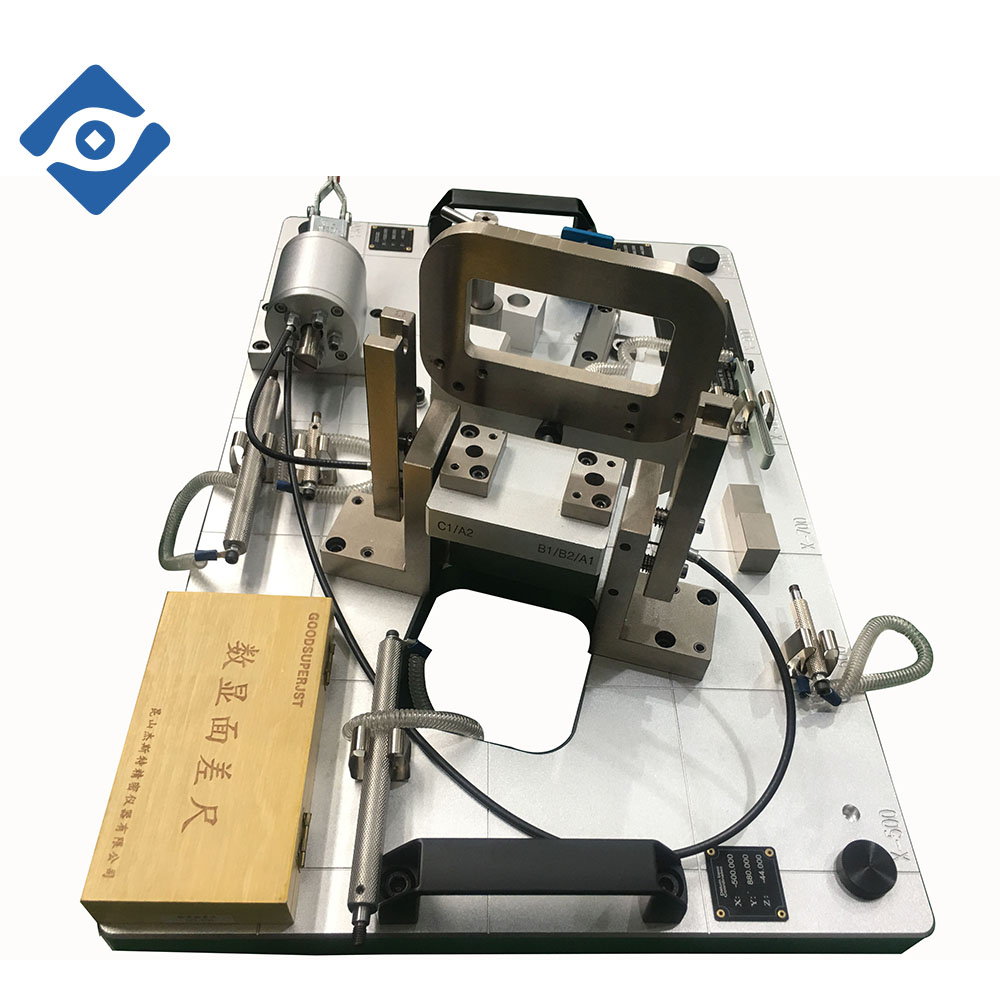

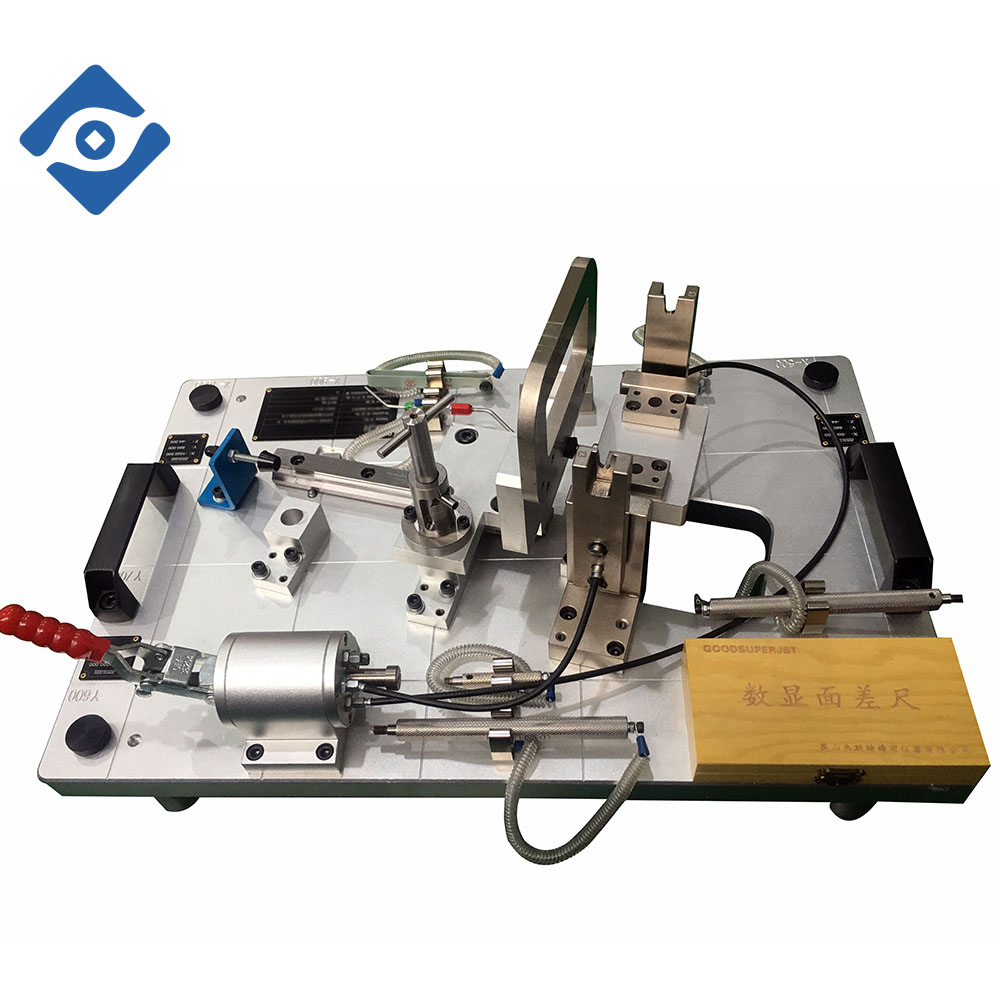

Kontrollfixtur för bilradar
- FIFM
- KINA
- 30 arbetsdagar
- 800 set/år
Mätartyp: Kontrollanordning för bilradar
Inspektionstyp: kontrollera ytprofil och kantbearbetning av delen
Kontrollfixtur för bilradar
kontroll av fixturens syfte:
Kontrollera om delarnas viktiga egenskaper ligger inom toleransområdet enligt kundens delritningar.
placering av del:
Lokalisering enligt detaljens datum och sedan kontroll av viktiga funktioner.

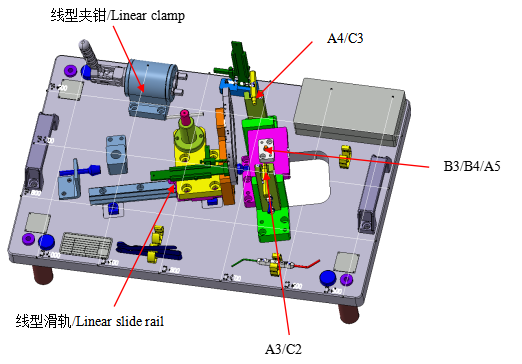

Använd en linjär klämma för att fixa snabbt.
Kontroll av ytprofil och kantlist:
Använd GO/NOGO och den digitala stegmätaren för att kontrollera. Glidskenan används för enkel detektering.
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
tillverkningstolerans:
utgångspunkt och lokalisering +/-0,05 mm, hålposition +/-0,05 mm, form-/trimprofil är +/-0,1 mm
